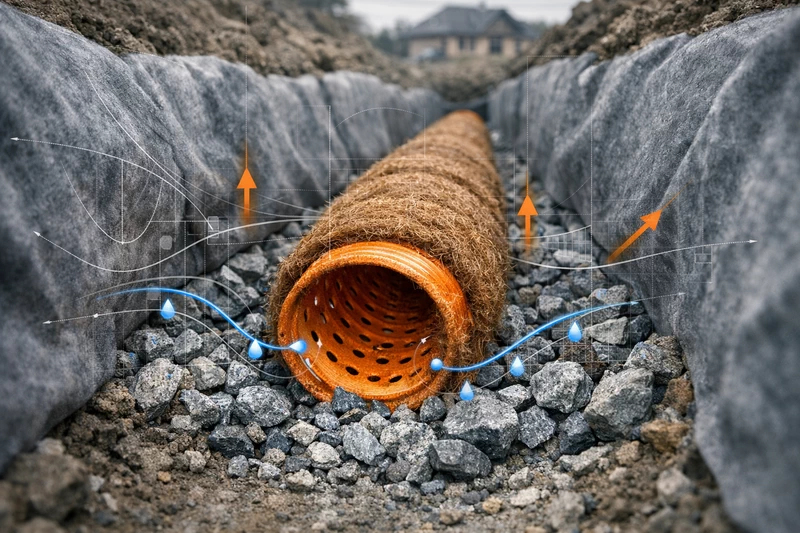

Материалы для дренажной системы на участке: трубы, щебень, геотекстиль

Как устроена дренажная система и почему материалы важнее конструкции

Дренаж на участке — это не просто труба в канаве. Это фильтрующая система, в которой каждый слой выполняет конкретную задачу. Труба отводит воду. Щебень создаёт водопроницаемую среду вокруг трубы и распределяет нагрузку от грунта. Геотекстиль не пускает частицы грунта в щебень и трубу. Уберите или замените любой элемент неподходящим материалом — система заилится или деформируется раньше срока.

В Беларуси большинство участков в пригородных зонах Минска, Бреста, Гродно расположены на суглинках и глинах. Эти грунты практически не дренируют сами по себе: коэффициент фильтрации глины — 0,0001–0,001 м/сут против 1–10 м/сут у среднезернистого песка. Дождевая вода и талый снег не уходят вниз — они накапливаются в верхнем слое и ищут выход горизонтально. Если выхода нет, стоит в траншеях, подтапливает цоколь и подвал, поднимает отмостку.

Дренажная система создаёт этот горизонтальный выход — организованный и управляемый. Но только при условии, что материалы подобраны под конкретный грунт, а не куплены по принципу «что дешевле».

Типы дренажа и их принципиальное отличие

Пристенный дренаж — по периметру фундамента, на уровне подошвы или ниже. Защищает подвал и цоколь от подтопления грунтовыми и дождевыми водами. Самый ответственный контур: ошибка здесь стоит дороже всего.

Пластовый дренаж — горизонтальный слой щебня под плитой фундамента или полом по грунту. Отсекает капиллярный подъём воды снизу. Укладывается на стадии нулевого цикла.

Кольцевой (контурный) дренаж — по периметру участка или вокруг отдельных зон. Перехватывает поверхностные и верховодковые воды до того, как они дойдут до фундамента.

Лучевой (открытый) дренаж — система траншей с открытыми канавами или лотками. Применяется для отвода поверхностных вод с больших площадей — газонов, въездов, дорожек.

Материалы для всех типов одни и те же, но требования к ним различаются по нагрузке и условиям работы.

Дренажные трубы: что выбрать и чем они отличаются

Гофрированные перфорированные трубы из ПНД

Полиэтилен низкого давления (ПНД) — стандарт для дренажа в частном домостроении. Трубы диаметром 110 мм — рабочий минимум для пристенного дренажа и кольцевого контура. Диаметр 160 мм применяется на коллекторных участках, где сходятся несколько веток.

Гофрированная структура даёт жёсткость при небольшой толщине стенки. Класс жёсткости SN4 (4 кН/м²) достаточен для укладки на глубину до 3–4 м без транспортных нагрузок. При прокладке под въездом или дорожкой с нагрузкой от автомобиля — SN8 (8 кН/м²).

Перфорация — отверстия или щели в стенке трубы — должна быть равномерной по окружности. Труба с перфорацией только в нижней части не собирает воду с боковой поверхности, что снижает эффективность в 2–3 раза.

ПНД труба дренажная 110 мм SN4

• Диаметр: 110 мм
• Класс жёсткости: SN4
• Глубина укладки: до 4 м без транспортной нагрузки
• Применение: пристенный дренаж, кольцевой контур, боковые ветки
• Срок службы: 50+ лет

ПНД труба дренажная 160 мм SN4

• Диаметр: 160 мм
• Класс жёсткости: SN4
• Применение: коллектор, куда сходятся 2–4 боковые ветки
• Уклон: минимум 2 мм/пог. м (0,2 %)

Трубы в геотекстильном фильтре

Трубы, обёрнутые геотекстилем на заводе, — удобное решение для суглинков и лёгких глин. Геотекстиль уже прикреплён к трубе, не смещается при засыпке. Но у заводской обмотки есть ограничение: она рассчитана на определённый тип грунта — как правило, указывается в маркировке. Для тяжёлых глин с высоким содержанием коллоидных частиц нужна более плотная обмотка, которую делают на месте из отдельного рулона геотекстиля.

Асбестоцементные и керамические трубы

Исторически применялись в дренаже до появления ПНД. На старых участках встречаются до сих пор. Срок службы — 30–40 лет, после чего крошатся и засоряются. При реконструкции дренажа меняют полностью.

Новое строительство — только ПНД. Асбестоцементные трубы в Беларуси формально не запрещены для дренажа, но их применение в новом строительстве нецелесообразно по совокупности причин: хрупкость, сложность монтажа, проигрыш по сроку службы.

Щебень для дренажа: фракция решает всё

Почему нельзя брать любой щебень

Щебень в дренажной траншее — не просто наполнитель. Это фильтрующая среда, которая должна пропускать воду и одновременно выдерживать нагрузку от грунта без деформации. Два параметра определяют, подойдёт ли щебень для дренажа: фракция и содержание лещадных (плоских) частиц.

Мелкий щебень фракции 5–10 мм создаёт плотную упаковку с маленькими порами — вода проходит медленно, система быстро заиливается. Крупный щебень фракции 40–70 мм создаёт крупные поры, которые не задерживают мелкие частицы грунта даже через геотекстиль при его повреждении — риск кольматации (заиливания) ниже, но и несущая способность слоя хуже.

Оптимум для дренажной засыпки — щебень фракции 20–40 мм. Это компромисс между размером пор и несущей способностью, проверенный практикой.

Гранитный или известняковый

Гранитный щебень — плотный, морозостойкий (F300–F400), не растворяется в воде. Предпочтителен для пристенного дренажа и любых конструкций с постоянным контактом с грунтовыми водами.

Известняковый щебень дешевле на 20–30 %, но в кислых грунтовых водах постепенно растворяется. В большинстве белорусских грунтов pH воды близок к нейтральному, поэтому известняк работает нормально. Но на торфяных участках и в зонах с кислыми грунтами (pH ниже 6,0) — только гранит.

Подробнее о выборе щебня для участка по фракциям и задачам — в материале Щебень на участок в Беларуси: фракции, цены и правильный выбор для строительства.

Сколько щебня нужно

Для пристенного дренажа с трубой 110 мм в траншее шириной 400 мм и глубиной 1,2 м: слой щебня под трубой 100–150 мм, с боков и сверху — не менее 150 мм. На погонный метр траншеи уходит 0,12–0,15 м³ щебня, или около 180–220 кг.

Геотекстиль: как выбрать по плотности и типу грунта

Геотекстиль в дренажной системе — фильтр, который не пускает частицы грунта в щебень и трубу. Без него система заиливается за 3–7 лет: частицы глины и ила мигрируют с потоком воды, постепенно заполняют поры между щебнем, и водопроницаемость падает до нуля.

Нетканый иглопробивной геотекстиль

Стандартный выбор для дренажа. Производится из полипропиленовых или полиэфирных волокон, структура хаотичная — вода проходит через весь объём, а не только через отверстия. Это важно: при засорении части поверхности вода перераспределяется через незасоренные участки.

Плотность геотекстиля выбирается по типу грунта:

Ошибка в меньшую сторону — геотекстиль пропускает мелкие частицы, система заиливается. Ошибка в большую сторону — геотекстиль сам становится фильтром с высоким сопротивлением, вода проходит медленно.

Тканый геотекстиль

Имеет регулярную структуру с фиксированным размером ячеек. Применяется там, где нужна высокая механическая прочность при небольшом фильтрующем слое — разделение грунтовых слоёв, укрепление откосов. Для дренажных засыпок нетканый предпочтительнее: лучше распределяет нагрузку и меньше засоряется.

Как правильно уложить геотекстиль в траншее

Полотно укладывается в траншею с нахлёстом на стенки — так, чтобы после засыпки щебнем его можно было завернуть сверху с нахлёстом не менее 300 мм. Геотекстиль должен полностью обернуть щебёночную засыпку — как конверт.

Нахлёст полотен при стыковке — не менее 500 мм. Скреплять степлером или скотчем необязательно, если нахлёст достаточный и засыпка удерживает полотно.

Принципиальная ошибка — уложить геотекстиль только снизу или только с боков, оставив верх открытым. Через верхний открытый контакт со временем проникают частицы грунта и засоряют щебень.

Смотровые колодцы и сборные ёмкости

Дренажная система без смотровых колодцев — система без обслуживания. Через 10–15 лет она заиливается, и прочистить её без колодцев можно только раскопкой.

Смотровые колодцы устанавливают:

• на поворотах трассы более 30°;
• на пересечении веток;
• в начале и конце каждой ветки;
• через каждые 30–40 м на прямых участках.

Для частного участка достаточно колодцев диаметром 315–450 мм из ПНД с перфорированным дном. Они одновременно служат смотровыми и позволяют промывать трубы под давлением.

Сборный колодец (накопитель) в конце системы — либо с насосом для откачки, либо с отводом в канаву или централизованный ливнесток. Объём накопителя рассчитывается исходя из площади дренируемой территории и интенсивности осадков. Для участка 10–15 соток в Беларуси — накопитель объёмом 1,0–1,5 м³ перекрывает пиковый ливень продолжительностью 30–60 минут.

О том, что делать, если дренаж уже перестал работать, — в материале Что делать, если забился дренаж или канавы возле дома: причины засоров и методы очистки.

Как правильно спланировать закупку материалов

Проектирование дренажа начинается не с выбора трубы, а с понимания, куда вода пойдёт на выходе. Это решение принимается до начала земляных работ — и оно же определяет протяжённость системы и объём материалов. Подробный порядок проектирования — в материале Как спланировать дренаж участка до закладки фундамента.

Посчитайте погонаж трубы с запасом 10–15 %. Трубу режут по месту, и остатки чаще всего некуда применить. Лучше купить лишние 5 м, чем доставлять отдельно.

Щебень заказывайте с учётом уплотнения. Насыпная плотность гранитного щебня фракции 20–40 мм — около 1350–1400 кг/м³. При расчёте объёма траншеи учитывайте, что щебень при укладке и уплотнении даёт осадку 10–15 % от насыпного объёма.

Геотекстиль берите с запасом 20 %. Нахлёсты при стыковке и заворот поверх засыпки съедают значительную часть рулона. Для траншеи глубиной 1,2 м и шириной 0,4 м на погонный метр уходит около 3,0–3,2 м² геотекстиля с учётом нахлёстов.
