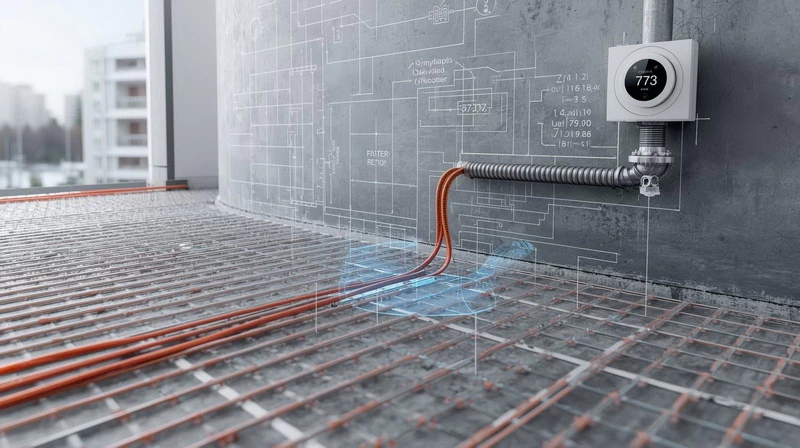

Как развести тёплый пол под плитку: схема укладки и подключение

Что нужно решить до того, как разматывать кабель

Схема укладки тёплого пола под плитку рассчитывается до покупки материала, а не после. Два параметра определяют всё остальное: полезная площадь обогрева и удельная мощность на квадратный метр.

Полезная площадь — это не вся площадь комнаты. Из неё вычитают зоны, где стоит стационарная мебель без ножек: шкафы-купе, тумбы под раковину, ванна, унитаз, стиральная машина. Под этими зонами кабель не укладывают: мебель блокирует теплоотдачу, кабель перегревается и сгорает. Зоны стационарной мебели размечают на полу до начала расчётов.

Удельная мощность зависит от назначения помещения и функции системы:

Суммарная мощность системы — это удельная мощность, умноженная на полезную площадь. Если получается более 2 кВт на одну линию питания, нужен отдельный автомат в щитке. При суммарной мощности более 3,5 кВт — отдельная линия от распределительного щита сечением не менее 2,5 мм².

О том, как правильно рассчитать нагрузку и заложить линию ещё на этапе черновых работ, — в материале Электрика в квартире с нуля: схема, нормы, этапы черновых и чистовых работ.

Схемы укладки: змейка, улитка и их реальное применение

Змейка — основная схема под плитку

Змейка — стандартная схема для прямоугольных помещений. Кабель идёт параллельными полосами от одной стены к другой, разворачивается и возвращается обратно. Оба конца кабеля — питающий и муфта холодного конца — выходят в одну точку у стены, где установлен терморегулятор.

Шаг укладки рассчитывается по формуле:

Шаг (мм) = Полезная площадь (м²) × 1000 / Длина кабеля (м)

Пример: полезная площадь 4 м², длина кабеля 40 м.
Шаг = 4 × 1000 / 40 = 100 мм.

Минимальный допустимый шаг — 80 мм. Меньший шаг создаёт риск перегрева от соседних витков. Максимальный — 150 мм: при большем шаге пол прогревается неравномерно, плитка между витками остаётся холодной.

Отступ от стен — 50–100 мм, от других греющих приборов (радиаторов, полотенцесушителей) — не менее 100 мм.

Улитка — для больших помещений и угловых зон

Схема «улитка» или «двойная змейка» используется в помещениях площадью более 10 м² и там, где нужен более равномерный прогрев. Кабель укладывается по спирали от периметра к центру, обратный провод идёт между прямыми витками. Температура по площади распределяется равномернее, чем при обычной змейке.

Минус: сложнее рассчитать и уложить без нарушения шага. Для небольших санузлов до 5 м² улитка избыточна.

Что нельзя делать при любой схеме

Пересечение витков кабеля — абсолютный запрет. В точке пересечения теплоотдача удваивается, кабель перегревается и перегорает. Повреждённый кабель под стяжкой и плиткой — это вскрытие всего пола.

Радиус изгиба кабеля — не менее 5–6 диаметров кабеля. Для большинства греющих кабелей это 40–60 мм. Перегиб с меньшим радиусом повреждает внутреннюю изоляцию механически.

Крепление кабеля и установка датчика

Кабель крепят к основанию монтажной лентой с зубьями — она продаётся в рулонах и прибивается или приклеивается к полу параллельными полосами с шагом 500–600 мм поперёк направления укладки кабеля. Зубья ленты загибают поверх кабеля и фиксируют его без возможности смещения при заливке.

Без фиксации кабель смещается при нанесении клея или стяжки — витки сближаются или расходятся. Там, где они сблизились, кабель перегреется. Там, где разошлись, — зона без обогрева.

Датчик температуры пола

Датчик — обязательный элемент. Он даёт терморегулятору информацию о температуре пола, а не воздуха, и защищает кабель от перегрева.

Датчик укладывается в гофротрубу диаметром 16 мм — это позволяет заменить его без вскрытия пола. Труба укладывается между витками кабеля на одинаковом расстоянии от двух соседних витков, конец трубы герметично заглушается от попадания раствора. Вывод трубы — в стену к месту установки терморегулятора.

Глубина укладки датчика — на уровне кабеля, не выше. Если датчик лежит поверх кабеля или в стяжке над ним — он измеряет температуру стяжки, а не пола, и терморегулятор работает некорректно.

Проверка до заливки: что нельзя пропустить

После полной укладки кабеля и до нанесения клея или заливки стяжки — обязательная проверка. Это единственный момент, когда ошибку можно исправить без разрушения покрытия.

Измерение сопротивления кабеля. Мультиметром измеряют сопротивление греющей жилы и сопротивление изоляции между жилой и экраном. Сопротивление жилы должно совпадать с паспортным значением с отклонением не более ±10 %. Сопротивление изоляции — не менее 1 МОм, у качественных кабелей — 20 МОм и выше. Значения записывают в паспорт системы или фотографируют вместе с показаниями прибора.

Фотофиксация схемы укладки. Перед заливкой фотографируют всю площадь пола с кабелем, датчиком и монтажной лентой. Фото сохраняют — они нужны при любом последующем сверлении или штроблении пола, чтобы не повредить кабель.

Пробное включение. На 2–3 минуты включают систему от терморегулятора. Кабель должен равномерно нагреться по всей длине — проверяют рукой без нажима. Холодные участки означают разрыв. Перегретые точки — пересечение витков или недостаточный шаг. После проверки систему выключают.

Заливка и дальнейшие этапы

Электрический тёплый пол под плитку заливают одним из двух способов в зависимости от конструкции системы и толщины слоя.

Кабель в стяжке. Стяжку заливают минимальной толщиной 30–40 мм над верхней точкой кабеля. Меньший слой не даёт равномерного прогрева — над кабелем плитка горячее, между витками — холоднее. Стяжка должна полностью набрать прочность и высохнуть до укладки плитки — не менее 28 суток.

Кабельный мат непосредственно в клее. Тонкий мат на сетке укладывают прямо на подготовленное основание и заливают слоем плиточного клея. В этом случае стяжка не нужна, но клей должен быть класса С2S1 или С2S2 — с достаточной деформируемостью для работы в контакте с нагревательным элементом.

После укладки плитки система не включается минимум 28 суток. Первый запуск — постепенный: +5 °C в сутки от комнатной температуры до рабочей. Резкий выход на максимум после длительного простоя создаёт тепловой удар по клею, который ещё не прошёл достаточное число циклов для стабилизации.

Сравнение электрического и водяного тёплого пола применительно к квартире — в материале Тёплый пол: электрический или водяной — что выбрать в квартире, особенности выбора для частного дома — в материале Тёплый пол в частном доме в Беларуси: вода или электричество — что выбрать.

Три вещи, которые решают исход монтажа

Первая — схема и расчёт до покупки. Длина кабеля определяет шаг укладки, а шаг определяет равномерность прогрева. Купить кабель, а потом подгонять схему — значит либо уложить с неправильным шагом, либо обрезать кабель, что категорически запрещено: длина греющей секции задана заводом и изменению не подлежит.

Вторая — фиксация и фотография до заливки. Кабель без фиксации смещается при укладке плитки. Схема без фотографии превращает любое последующее сверление в угрозу повреждения системы. Оба действия занимают 20–30 минут и исключают дорогостоящие ошибки.

Третья — выдержка 28 суток до включения. Это не перестраховка, а условие нормального набора прочности клея. Система, включённая на третьи сутки «чтобы быстрее схватилось», теряет в адгезии и начинает давать о себе знать через один-два отопительных сезона — звоном плитки, выкрашиванием затирки и постепенным отслоением.
