Штробление бетонных и кирпичных стен: правила, глубина и нормы штроб

Почему штробление — это не просто «прорезал канавку»

Штроба в стене выглядит как технический вопрос: прорезал, уложил кабель, заделал. На практике это конструктивное вмешательство в стену, у которого есть последствия.
Горизонтальная штроба в несущей стене ослабляет несущее сечение. При достаточной глубине и длине — это трещины в стене, а в критических случаях нарушение несущей способности конструкции.
Штроба, проложенная не по правилам (по диагонали, в неправильном месте) — через год гвоздь или дюбель попадает прямо в кабель. Короткое замыкание, в лучшем случае — выбитый автомат.
Штробление — работа с конкретными нормами, которые придуманы не для бюрократии, а для безопасности.

Что говорят нормы: коротко и по существу

В Беларуси при выполнении строительных работ действуют технические нормативные правовые акты, а также ПУЭ (Правила устройства электроустановок) в части электромонтажных работ.
Основные ограничения по штроблению несущих конструкций:
Горизонтальные штробы в несущих стенах — запрещены или жёстко ограничены. Горизонтальный разрез нарушает работу стены на сжатие и срез. Это принципиальное конструктивное ограничение, не бюрократическое.
Вертикальные штробы в несущих стенах — допускаются с ограничениями по глубине и длине. Вертикальный разрез менее критичен для несущей способности.
Штробление плит перекрытия — запрещено. Ни сверху (в стяжке до плиты), ни снизу (в потолке). Плита перекрытия — несущая конструкция, армирование которой нельзя нарушать.
Ненесущие перегородки — штробятся свободнее, но тоже с ограничениями по глубине.
Конкретные допустимые размеры зависят от типа конструкции, материала стены и серии дома. При сомнениях — консультация конструктора.

Какие стены можно штробить и как

Кирпичная стена

Штробится относительно легко. Болгаркой с алмазным диском или штроборезом прорезаются две параллельные линии, между ними выбирается материал перфоратором с лопаткой.
Вертикальные штробы — без ограничений по длине, в пределах нормативной глубины.
Горизонтальные штробы в несущей кирпичной стене — не более 1/3 толщины стены по глубине, длина не более 1/4 длины стены в одном уровне. В перегородках — мягче.
Глубина под кабель — 20–25 мм достаточно для кабеля в гофре. Не нужно делать глубже без необходимости.

Бетонная стена (монолит)

Бетон штробится труднее кирпича — плотный материал, есть арматура.
Главный риск — попасть в арматуру. Арматура в несущей монолитной стене — конструктивный элемент. Перерезанная болгаркой арматура — это серьёзное нарушение, которое может потребовать усиления конструкции.
Перед штроблением монолитной стены — проверка расположения арматуры металлодетектором. Арматуру не пересекать.
Горизонтальные штробы в монолитных несущих стенах — принципиально не делаются. Монолитный каркас работает иначе, чем кирпичная кладка, и горизонтальное ослабление здесь критичнее.
Вертикальные штробы — допускаются, глубина не более 1/3 толщины стены.

Панельная стена

Самый ограниченный случай. Железобетонная панель — это цельный заводской элемент с арматурным каркасом. Штробление нарушает её целостность.
Горизонтальные штробы в несущих панелях — категорически запрещены.
Вертикальные штробы — только в строго ограниченных зонах, не более 20 мм глубиной.
Плиты перекрытия — не штробятся никак.
Подробно об ограничениях в панельных домах и конструктивных особенностях — в материале про ремонт в панельном доме.

Газобетон и пенобетон

Штробится легче всего — мягкий материал, специальным штробером или даже стамеской.
Ограничение: газобетон хрупкий. Широкая или глубокая штроба в тонкой перегородке из газобетона может расколоть блок. Глубина — не более 1/3 толщины стены.
Для вертикальных штроб под кабель в газобетоне удобен специальный штробер (ручной инструмент с полукруглым лезвием) — быстро, без пыли, без перфоратора.

Гипсокартон

Штроба в гипсокартоне — условное понятие. Кабель укладывается внутри пространства каркаса. Резать ГКЛ для прокладки кабеля не нужно — он проходит между листом и основной стеной или внутри профилей.
Если нужно провести кабель через ГКЛ — коронкой вырезается отверстие под подрозетник, кабель заводится через гофру.

Инструменты для штробления

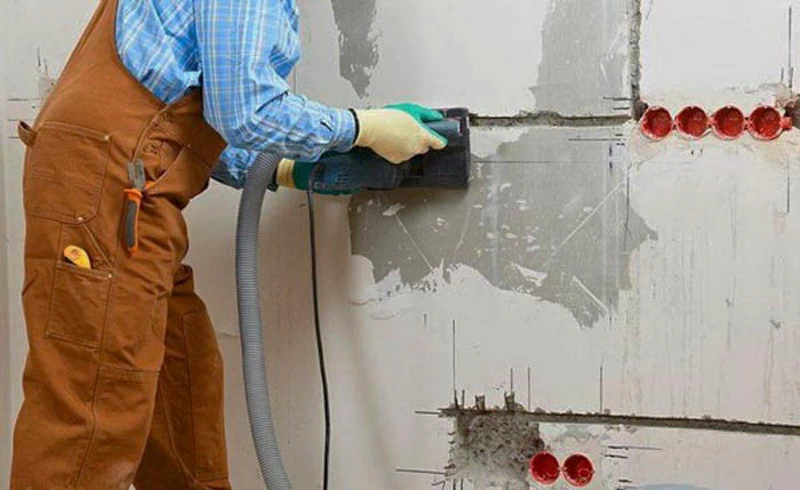

Штроборез

Специализированный инструмент — две алмазных диска на одной оси, расстояние между ними регулируется под нужную ширину штробы. За один проход прорезает две параллельные линии нужной глубины.
Плюсы:

• Ровная штроба заданных размеров.
• Регулируемая глубина — не прорежешь лишнего.
• Пылеотвод — большинство моделей с патрубком для пылесоса. Без пылесоса штробление — это облако пыли на весь ремонт.

Минусы:

• Дороже болгарки.
• Не для всех материалов — в очень твёрдом бетоне работает медленно.

Для серьёзного объёма штробления — штроборез с подключённым промышленным пылесосом. Это не роскошь, а вопрос здоровья и чистоты на объекте.

Болгарка с алмазным диском

Доступная альтернатива штроборезу. Одним диском прорезается одна линия, потом вторая.
Минусы:

• Пыли значительно больше — нет интегрированного пылеотвода.
• Труднее выдержать одинаковую глубину.
• Риск уйти в сторону — нет направляющей.

При работе болгаркой — обязательно респиратор FFP2 или FFP3 (не обычная маска), защитные очки, беруши.

Перфоратор с лопаткой

После прорезки болгаркой или штроборезом — выбить материал между линиями перфоратором с лопаткой (плоским зубилом).
Перфоратором без предварительной прорезки — только в мягких материалах (газобетон, кирпич). В бетоне без прорезки штроба получается неровной с разрывами.

Ручной штробер

Для газобетона — специальный ручной инструмент с полукруглым лезвием. Выскребает полукруглый канал за несколько проходов. Тихо, без пыли, без электричества. Ограничение — только мягкие материалы.

Правила прокладки штроб

Только вертикально и горизонтально

Диагональные штробы — запрещены. Это не эстетическое требование, а практическое: через несколько лет никто не знает, где проходит кабель. Любой дюбель в стену — риск.
Вертикальная штроба идёт строго вертикально от выключателя или розетки вверх до горизонтальной трассы. Горизонтальная трасса — строго горизонтально на определённой высоте.
Стандартные высоты горизонтальных трасс:

• Под потолком — 150–200 мм от потолка.
• Над полом — 150–200 мм от пола.

Расстояния

• От угла стены — не менее 100 мм.
• От проёма (окно, дверь) — не менее 100–200 мм.
• Между параллельными штробами — не менее 30 мм.
• От газовых труб — не менее 400 мм.

Глубина штробы

Глубина определяется тем, что укладывается:
Под кабель в гофре:

• Гофра диаметром 16 мм — штроба глубиной 20–25 мм.
• Гофра диаметром 20 мм — глубина 25–30 мм.
• Кабель должен лежать в штробе так, чтобы после заделки раствором был слой покрытия не менее 10 мм.

Под трубы водоснабжения:

• Труба диаметром 16–20 мм — штроба 30–40 мм глубиной.
• Трубы в несущих стенах — только в исключительных случаях, с согласованием.

Никогда не делать штробу глубже необходимого — каждый лишний миллиметр ослабляет стену.

Документирование до заделки

Перед заделкой штроб — сфотографировать все трассы. Подробно, с привязкой к углам и проёмам. Эти фотографии — схема скрытых коммуникаций, которая понадобится при любых работах в будущем.
 Без фотографий через год никто не помнит, где именно проходит кабель.
О том, как правильно проложить кабели в штробах и какие нормы действуют при монтаже электрики — в материале про электрику в квартире с нуля.

Как заделать штробу после укладки кабеля

После укладки кабелей в гофре и их проверки — штробы заделываются.
Материал для заделки:

• Гипсовый раствор (Ротбанд и аналоги) — быстро схватывается (30–60 минут), удобен для небольших объёмов. Для горизонтальных и наклонных штроб — не вываливается.
• Цементно-песчаный раствор — медленнее схватывается, прочнее. Для штроб во влажных помещениях (ванная, кухня) предпочтительнее.
• Монтажная пена — только для фиксации гофры внутри штробы, не для заделки. Пена не является отделочным материалом.

Последовательность:

1. Загрунтовать штробу — снизить впитывание воды из раствора.
2. Слегка смочить водой — для лучшей адгезии раствора.
3. Заполнить раствором заподлицо со стеной — не с горкой, не с ямкой.
4. После схватывания — зачистить и подготовить под финишную отделку.

На стыке штробы со стеной — армирующая лента (серпянка). Без неё по краям штробы через несколько лет появляются трещины.
Установка розеток и выключателей в подрозетниках в заштробленных стенах — отдельный этап чистовых работ. О том, как правильно установить розетку — в материале про установку розетки.

Типичные ошибки при штроблении

• Горизонтальная штроба в несущей стене — прямое нарушение норм, ослабление конструкции.
• Слишком глубокая штроба — «на всякий случай», чтобы кабель точно поместился. Каждый лишний миллиметр снижает несущую способность.
• Штроба без гофры — кабель укладывается напрямую в штробу без защитной трубки. Нарушение ПУЭ: кабель в скрытой проводке должен быть в гофре или трубе.
• Диагональная трасса — быстрее, но через несколько лет создаёт проблемы при любых работах со стеной.
• Не сфотографировали до заделки — схема скрытых коммуникаций утеряна навсегда.
• Заделка без армирующей ленты — трещины по краям штробы через год после ремонта.
• Работа без пылезащиты — строительная пыль при штроблении — мелкодисперсная, оседает везде и долго. Респиратор и герметизация дверей обязательны.

По каким признакам понять, что штробление выполнено правильно

• Все штробы идут строго вертикально или горизонтально — проверяется уровнем.
• Глубина штробы равномерная по всей длине — нет мест, где слишком глубоко.
• Кабели в штробах уложены в гофру.
• Трассы сфотографированы до заделки.
• Заделка выполнена с армирующей лентой по краям.
• После заделки поверхность заподлицо со стеной — нет выступов и впадин.

Главное о штроблении стен

Три правила, которые нельзя нарушать:

• Горизонтальные штробы в несущих стенах — не делаются. Только вертикально, только в допустимых размерах.
• Глубина — минимально необходимая. Кабель в гофре + 10 мм покрытия. Не глубже.
• Все трассы фотографируются до заделки — это единственная схема скрытых коммуникаций, которая останется.

Остальное — выбор инструмента и материала заделки — решается по ситуации. Но эти три правила работают всегда, для любого типа стен и любого объёма работ.
