Электрика в квартире с нуля: схема, нормы, этапы черновых и чистовых работ

Почему электрику нельзя делать «на глазок»

Сантехника, которая течёт, — это лужа на полу. Штукатурка, которая отвалилась, — некрасиво. Электрика, которая сделана неправильно, — это пожар или удар током.
Большинство пожаров в жилых домах происходит из-за неисправной проводки. Большинство случаев поражения током — из-за отсутствия заземления и УЗО.
При этом правила электрики не сложные. Их немного, и они понятны без специального образования. Главное — не игнорировать их ради экономии или удобства.

Шаг 1. Схема электрики — до любых работ

Схема — это документ, по которому делается вся электрика. Без схемы нельзя ни рассчитать материалы, ни правильно разбить на группы, ни потом найти, где что проходит в стенах.

Что отображается на схеме

План квартиры с указанием:

• расположения всех розеток — количество, высота от пола,
• выключателей — место, тип (одноклавишный, двухклавишный, проходной),
• светильников — тип, место подключения,
• мощных потребителей — варочная панель, духовка, стиральная машина, посудомойка, бойлер, кондиционер,
• расположения щитка.

Однолинейная схема щитка — какие группы, какие автоматы, УЗО или дифавтоматы.

Разбивка на группы

Каждая группа — отдельный автомат в щитке. Если в одной группе возникнет проблема — отключится только она, остальные будут работать.
Стандартные группы для квартиры:

• Освещение — отдельно по зонам (коридор, гостиная, спальня, кухня). Можно объединить небольшие помещения.
• Розетки жилых комнат — по одной-две группы в зависимости от площади.
• Розетки кухни — отдельная группа, желательно две.
• Варочная панель — отдельная группа, кабель 6 мм².
• Духовой шкаф — отдельная группа, кабель 4 мм².
• Стиральная машина — отдельная группа с УЗО.
• Посудомоечная машина — отдельная группа с УЗО.
• Бойлер — отдельная группа с УЗО.
• Кондиционеры — по одной группе на каждый.
• Розетки ванной — отдельная группа с УЗО.

Итого для типовой двухкомнатной квартиры — 10–14 групп. Щиток подбирается под это количество с запасом 20–30%.

Шаг 2. Выбор кабеля

Тип кабеля

В Беларуси для скрытой проводки в жилых помещениях применяется:

• ВВГнг-LS — медный кабель с негорючей изоляцией, пониженное дымовыделение. Стандарт для жилых помещений. Буква «нг» означает негорящий, «LS» — низкое дымовыделение.
• NYM — европейский аналог, круглый, удобен для монтажа. Чуть дороже ВВГнг-LS.

Алюминиевые кабели в жилых помещениях не применяются — ломкие, хуже проводят ток, опасны в соединениях с медью.

Сечение кабеля

Сечение выбирается по нагрузке группы:

• Освещение — 1,5 мм².
• Розеточные группы (до 16А) — 2,5 мм².
• Стиральная машина, посудомойка, бойлер — 2,5 мм².
• Духовой шкаф — 4 мм².
• Варочная панель — 6 мм².
• Кондиционер — 2,5 мм².

Занизить сечение — кабель греется под нагрузкой. Это причина пожаров.

Количество жил

Только трёхжильный кабель — фаза, ноль, земля. Двухжильный без заземляющего проводника в новых квартирах не применяется. Заземление — не опция, а требование безопасности.

Шаг 3. Щиток и защитная автоматика

Автоматические выключатели

Номинал автомата подбирается под сечение кабеля, а не под мощность прибора.

• Кабель 1,5 мм² — автомат 10А или 16А.
• Кабель 2,5 мм² — автомат 16А или 20А.
• Кабель 4 мм² — автомат 25А.
• Кабель 6 мм² — автомат 32А.

Автомат защищает кабель от перегрева, а не прибор. Если поставить автомат с завышенным номиналом — при перегрузке кабель сгорит раньше, чем автомат сработает.

УЗО и дифавтоматы

УЗО — устройство защитного отключения. Реагирует на утечку тока — когда ток уходит не туда, например через человека или через повреждённую изоляцию.
Обязательно для групп:

• ванная комната,
• стиральная и посудомоечная машина,
• бойлер,
• розетки кухни.

Номинал УЗО по утечке — 30 мА для жилых помещений. УЗО на 10 мА — для повышенной защиты во влажных зонах.
Дифавтомат — автоматический выключатель и УЗО в одном устройстве. Удобнее, занимает меньше места в щитке, стоит дороже.
Вводной автомат — устанавливается первым в щитке, до всех групп. Номинал — по суммарной нагрузке всех групп, но не более лимита, выданного энергоснабжающей организацией.

Шаг 4. Черновые работы — прокладка кабеля

Черновая электрика делается после демонтажа и до штукатурки. Кабели уходят в стены до того, как стены закрываются.

Правила прокладки

Только горизонтально и вертикально. Диагональная прокладка запрещена — через несколько лет никто не будет знать, где проходит кабель. Любой гвоздь в стену — риск повреждения. Горизонтальные линии — на определённой высоте, вертикальные — строго вертикально.
Стандартные высоты прокладки:

• горизонтальная трасса под потолком — 150–200 мм от потолка,
• горизонтальная трасса над полом — 150–200 мм от пола,
• спуски и подъёмы к розеткам и выключателям — строго вертикально.

Расстояния:

• от газовых труб — не менее 400 мм,
• от других кабелей при параллельной прокладке — не менее 30 мм,
• пересечение с другими кабелями под углом 90°.

Радиус изгиба кабеля — не менее 10 диаметров кабеля. Острые изгибы повреждают изоляцию.

Штробление под скрытую проводку

Штробы прорезаются болгаркой или штроборезом, выбираются перфоратором с лопаткой. Глубина штробы — чтобы кабель в гофре лежал заподлицо со стеной или чуть глубже.
Кабель в штробе укладывается в гофрированную трубу. Гофра защищает кабель при штукатурке и позволяет заменить кабель без вскрытия стены — протянуть новый через гофру.
О правилах штробления стен, допустимой глубине и ограничениях в несущих конструкциях — в материале про штробление стен.

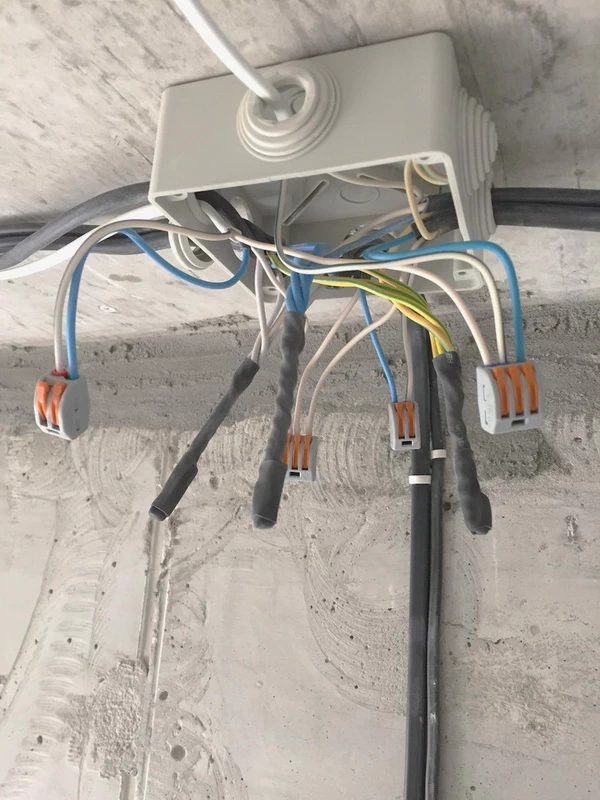

Распределительные коробки

В каждой точке разветвления кабелей — распределительная коробка. Соединения проводов делаются только в коробках — не в стене, не в штробе.
Соединение проводов — клеммными зажимами (Wago или аналог) или опрессовкой гильзами. Скрутка без пайки или клеммы — нарушение ПУЭ и причина пожаров. Скрутка греется в месте контакта, особенно под нагрузкой.
Коробки не замуровываются наглухо — остаются доступными через лючок или декоративную крышку.

Установка подрозетников

После прокладки кабелей и до штукатурки — или после штукатурки, в зависимости от технологии.
Для бетонных и кирпичных стен — коронкой по бетону. Для гипсокартона — специальными коронками для ГКЛ.
Подрозетники выставляются по уровню — все в одной плоскости и горизонтально. Перекошенный подрозетник — перекошенная розетка.
Группа подрозетников (блок из 2–5 розеток рядом) выставляется в одну линию с помощью уровня и соединительных рамок.

Высота розеток и выключателей

Единого нормативного требования по высоте нет — это вопрос удобства и единообразия.
Распространённые стандарты:

• Розетки — 30 см от чистового пола. Удобно для большинства ситуаций.
• Розетки на кухонном фартуке — 10–15 см выше столешницы.
• Выключатели — 80–90 см от чистового пола.
• Розетки за телевизором — на высоте телевизора.
• Розетки в детской — 90–100 см от пола (недоступно для маленького ребёнка) или со шторками.

Главное правило — все розетки в помещении на одной высоте, все выключатели на одной высоте. Разброс в несколько сантиметров виден и выглядит небрежно.
Где и как правильно расположить выключатели для удобства — в материале про расположение выключателей.

Шаг 5. Прозвонка и проверка до штукатурки

После прокладки всех кабелей и до закрытия стен — обязательная проверка.
Что проверяется:

• Целостность каждого кабеля — прозвонкой мультиметром.
• Отсутствие замыканий между жилами.
• Правильность маркировки — какой кабель к какой группе.

Если найдена проблема до штукатурки — исправить легко. После штукатурки — вскрывать стену.
После проверки кабели в щитке подписываются или маркируются — по группам. Это сэкономит время при финальном подключении и при любых работах в будущем.

Шаг 6. Сборка щитка

Щиток собирается после прокладки всех кабелей — либо сразу после черновых работ, либо ближе к финалу ремонта.
Последовательность сборки:

1. Установить DIN-рейки и нулевую шину.
2. Установить вводной автомат.
3. Установить УЗО или дифавтоматы по группам.
4. Установить автоматы групп.
5. Подключить кабели групп к автоматам.
6. Подключить нулевые провода к нулевой шине.
7. Подключить заземляющие провода к шине заземления.

Фазный провод — к автомату. Нулевой — к нулевой шине. Заземление — к шине заземления. Перепутать ноль и землю — распространённая ошибка, которая делает заземление неработающим.
Маркировка в щитке — подписать каждый автомат: «Освещение кухня», «Розетки гостиная», «Стиральная машина» и так далее.

Шаг 7. Чистовая электрика — после отделки

Чистовые работы по электрике — последний этап ремонта, после всей отделки стен, потолка и укладки финишного покрытия пола.
Что входит:

• Установка розеток и выключателей в подрозетники.
• Монтаж светильников и люстр.
• Подключение варочной панели, духовки — если не сделано раньше.
• Финальная проверка всех групп.

Установка розетки — отдельная операция с нюансами, которые влияют на безопасность и срок службы. О том, как установить розетку правильно — в материале про установку розетки.

Что проверить при финальном включении

• Каждая группа включается отдельно — нет искр, нет запаха горящей изоляции.
• УЗО проверяется кнопкой «Тест» — должно срабатывать.
• Розетки проверяются нагрузкой — подключить прибор и убедиться в работе.
• Освещение — все светильники работают, нет мигания.

Типичные ошибки при электрике в квартире

• Заниженное сечение кабеля — кабель 1,5 мм² на розеточную группу. Греется под нагрузкой.
• Автомат с завышенным номиналом — кабель сгорит раньше, чем автомат отключит.
• Нет УЗО на влажные зоны — ванная, стиральная машина без защиты от утечки.
• Скрутки в стенах — не в коробках, без клемм. Греются, горят.
• Диагональная прокладка кабелей — через несколько лет никто не знает, где проходит кабель.
• Нет маркировки в щитке — при первой же проблеме непонятно, какой автомат за что отвечает.
• Подрозетники не в одной плоскости — розетки перекошены, декоративная рамка не прилегает.
• Два провода в одной клемме автомата — запрещено, создаёт ненадёжный контакт.

Когда обязательно нужен лицензированный электрик

Самостоятельная замена проводки внутри квартиры в Беларуси законодательно не запрещена. Но есть работы, которые без лицензированного специалиста делать нельзя:

• Подключение к вводному кабелю в щите на лестничной клетке — это зона энергоснабжающей организации.
• Установка прибора учёта (счётчика).
• Любые работы на вводе в квартиру до счётчика.

Финальное подключение квартирного щитка к вводу — работа электрика энергоснабжающей организации или организации, имеющей допуск.

По каким признакам понять, что электрика сделана правильно

• Кабели проложены строго горизонтально и вертикально — схема соответствует реальной прокладке.
• Каждая мощная нагрузка на отдельной группе с правильным сечением кабеля.
• Влажные зоны защищены УЗО с номиналом 30 мА.
• В щитке всё подписано, соединения аккуратные, нет свободно висящих проводов.
• УЗО срабатывает при нажатии кнопки «Тест».
• Соединения проводов только в распределительных коробках, на клеммах.

Главное об электрике в квартире

Три правила, которые отделяют безопасную электрику от опасной:

• Сечение кабеля соответствует нагрузке — не занижать ради экономии.
• УЗО стоит на всех влажных зонах — ванная, кухня, стиральная машина, бойлер.
• Соединения только в коробках, только на клеммах — никаких скруток в стенах.

Электрика — единственный вид работ при ремонте, где экономия на материалах и правилах прямо влияет на безопасность. Здесь не место для компромиссов.
