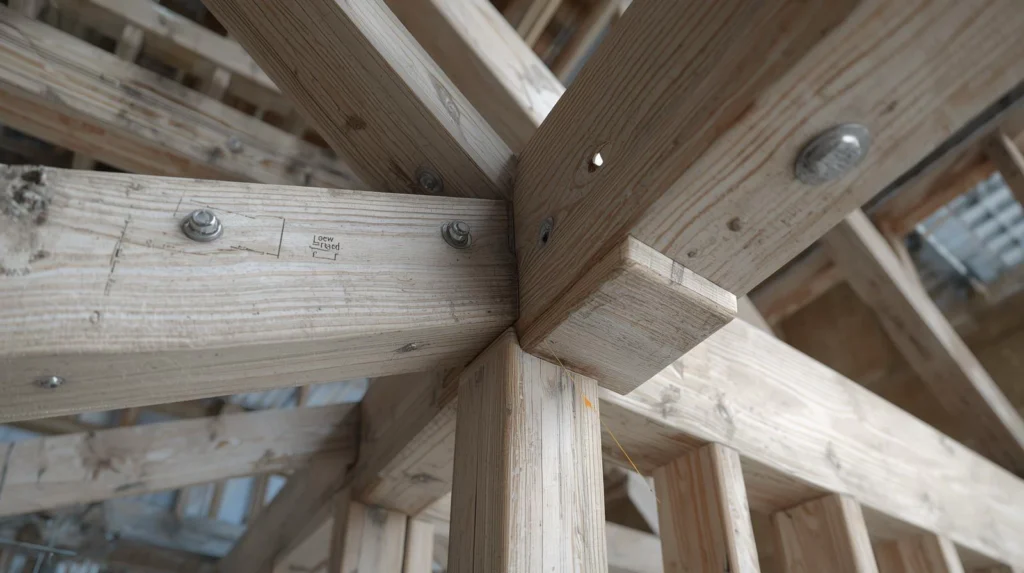

Стропильная система крыши частного дома: устройство и типичные ошибки

Как работает стропильная система

Стропила — это наклонные несущие балки, которые воспринимают нагрузку от кровельного покрытия, снега и ветра и передают её на стены или на промежуточные опоры. Принцип работы зависит от типа системы.

Наслонные стропила опираются на мауэрлат (горизонтальный брус по верху стены) и на конёк или промежуточные прогоны. Подходят для домов с несущей средней стеной или со стойками под конёк. Нагрузка передаётся вертикально на опоры — стены почти не распирает.

Висячие стропила опираются только на мауэрлат по краям без промежуточных опор. Пара стропил образует треугольник, горизонтальная затяжка которого гасит распор. Применяются при ширине пролёта до 6–7 м, при большем пролёте нужна затяжка с бабкой или подкосами.

Ошибка, которую допускают при строительстве небольших домов в Беларуси — применяют наслонную схему там, где нет промежуточной опоры, то есть фактически делают висячую систему, но без затяжки. Стропила начинают раздвигать мауэрлат, стены получают горизонтальную нагрузку, не предусмотренную проектом.

Сечения, шаг и снеговая нагрузка

Для Беларуси нормативная снеговая нагрузка на горизонтальную проекцию кровли составляет 120–140 кг/м² (по карте районирования, ТКП 45-2.01-111). На скатную кровлю с углом 30–45° расчётная нагрузка с учётом коэффициента формы — 70–100 кг/м² на склон.

Типичные сечения стропильных ног для частного дома:

• пролёт до 4 м, шаг 600 мм — доска 50×150 мм;
• пролёт 4–5 м, шаг 600 мм — доска 50×175 мм или 50×200 мм;
• пролёт 5–6 м, шаг 600 мм — брус 75×200 мм или сдвоенная доска 2×50×200 мм.

Шаг стропил определяется не только нагрузкой, но и шириной утеплителя. Стандартные плиты минеральной ваты шириной 600 мм диктуют шаг стропил 580–590 мм для плотной укладки без зазоров. Если шаг 700 мм — утеплитель режут, остаются отходы и щели.

Какая кровля лучше для частного дома: металл, шифер, черепица, мягкая кровля — вес кровельного покрытия тоже входит в расчёт стропил: металлочерепица и профлист — 4–6 кг/м², керамическая черепица — 40–50 кг/м².

Типичные ошибки, которые дают себя знать через несколько лет

Узлы крепления без расчёта

Самая частая ошибка — стропило просто прибивают к мауэрлату гвоздями «по опыту». Без расчётного крепления узел не держит нормативную ветровую нагрузку на отрыв кровли. По ТКП 45-5.05-146 каждый узел должен воспринимать расчётное усилие, которое подбирается по схеме нагружения.

Правильный узел — это скользящая опора (ползун) или врубка с металлическим уголком и болтами. Ползун позволяет стропилу перемещаться вдоль мауэрлата при температурных деформациях дерева — это особенно важно для деревянных домов, где мауэрлат меняет положение при усадке сруба.

Недостаточная длина опирания стропила на мауэрлат

Нормативная длина опирания стропильной ноги на мауэрлат — не менее 50 мм по горизонтальной проекции. Если стропило опирается на 20–30 мм, при снеговой нагрузке узел работает на скалывание, и стропило соскальзывает или раскалывает мауэрлат.

Отсутствие подкосов при длинных стропилах

При длине стропильной ноги более 4,5 м без промежуточной опоры стропило прогибается под нагрузкой. Прогиб до 1/200 пролёта считается допустимым — для ноги длиной 5 м это 25 мм. Больший прогиб — это деформация обрешётки, волны на кровле и трещины в отделке мансарды.

Подкос — диагональная стойка, которая опирается на затяжку или на лежень и поддерживает стропило в средней части. Угол наклона подкоса к горизонту — 45–60°, в этом диапазоне он работает эффективно.

Аэраторы для кровли: зачем нужны, какие бывают и когда их обязательно ставить — вентиляция подкровельного пространства — часть системы: без неё конденсат разрушает стропила изнутри.

Что происходит с крышей после первой зимы в Беларуси

Белорусская зима даёт сложное нагружение: снег накапливается, потом оттепель — снег намокает и тяжелеет до 400–500 кг/м³ (сухой снег — 100–150 кг/м³), потом снова мороз. Нагрузка на стропила в этот момент максимальна.

Если стропила были недогружены «по запасу», первая зима проходит без последствий. Но если сечение было выбрано по нижней границе и при этом на крыше лежит мокрый снег слоем 400 мм (это случается в Минской области в феврале) — нагрузка может превысить расчётную в 1,5–2 раза.

Видимые признаки перегруженной стропильной системы: провисание конькового прогона, расхождение стропил по карнизу, волны на кровельном покрытии в плоскости ската, скрип в узлах при ветровой нагрузке.

Признаки, при которых счёт идёт на сезоны

Прогиб конькового прогона более 50 мм — стойки под конёк смялись или мауэрлат потерял опору. Прогиб нарастает с каждым снегосбросом.

Расхождение ног стропильного треугольника — затяжка не справляется с распором. Видно по появлению зазора между стропилом и мауэрлатом или по трещинам в стене в верхней части.

Коррозия металлических элементов узлов — крепёжные пластины, болты и уголки без защитного покрытия в зоне конденсата разрушаются за 5–7 лет. Поражённый крепёж теряет расчётную несущую способность.

Гниль в мауэрлате — дерево не было обработано антисептиком или гидроизоляция между мауэрлатом и стеной отсутствует. Гнилой мауэрлат не держит крепёж — ни гвозди, ни болты.

Чем занимается кровельщик и какие ошибки допускают заказчики при выборе и монтаже крыши — разделение ответственности между плотником и кровельщиком: кто делает стропила, а кто — кровлю.

Как проверить стропильную систему без приборов

Три проверки, доступные без специального оборудования:

Осмотр чердака после снегопада. Зайдите на чердак, когда на крыше лежит снег. Под нагрузкой видно, как работает система: прогибается ли коньковый прогон, расходятся ли ноги, нет ли скрипа в узлах. Без снеговой нагрузки мелкие деформации не видны.

Проверка узлов крепления. Попробуйте рукой пошевелить стропило в месте опирания на мауэрлат. Люфт более 5–7 мм означает, что крепёж недостаточен или мауэрлат начал гнить.

Осмотр торцов стропил у свеса. Торец стропила снаружи — зона максимальной увлажнённости. Потемнение, мягкость, слоение — признаки начала гниения. Если торец мягкий — проверьте мауэрлат в этом месте: гниль распространяется от торца в глубину.

Что проверить до начала кровельных работ

Стропильная система монтируется до кровли. После укладки кровельного покрытия доступ к большинству узлов закрыт. Поэтому проверка проводится до укладки плёнок и обрешётки.

Первое — убедитесь, что все узлы выполнены с металлическим крепежом: перфорированные уголки, ползуны, болтовые соединения. Соединения только на гвоздях в несущих узлах не соответствуют нормативным требованиям.

Второе — проверьте, что мауэрлат изолирован от кладки рулонной гидроизоляцией по всей длине. Без изоляции влага из кладки мигрирует в мауэрлат, и он начинает гнить снизу — это незаметно снаружи.

Третье — убедитесь, что все деревянные элементы обработаны антисептиком с указанием группы эффективности. По ТКП 45-5.05-146 для стропил в условиях переменной влажности требуется антисептик не ниже группы эффективности II.
