Как разметить квартиру перед ремонтом: уровни, оси и точки привязки

Почему разметка важнее, чем кажется

Большинство проблем с ремонтом — кривая плитка, перекошенные дверные проёмы, ступенька между комнатами — не возникают из-за плохих материалов или ленивых мастеров. Они закладываются в первый день, когда никто ещё ничего не испортил. Просто не сделали нормальную разметку.

Квартира в панельном доме может иметь отклонение стен от вертикали до 20–30 мм на высоту этажа. В монолите углы редко бывают ровно 90°. Перепад пола между дальним и ближним углом комнаты в 12–15 мм — обычное дело. Если начинать от «как есть», каждый последующий слой работ будет компенсировать ошибку предыдущего, и к финишной отделке накопится расхождение, которое уже не спрятать.

Разметка — это создание системы координат внутри квартиры: горизонтальная плоскость отсчёта, вертикальные оси, точки привязки к конструктивным элементам. Всё остальное строится от этой системы, а не от стен.

Что нужно до начала разметки

Инструмент, без которого не стоит начинать

Лазерный нивелир — не роскошь, а базовый инструмент для разметки. Самовыравнивающийся прибор класса 3×360° даёт три взаимно перпендикулярных плоскости: горизонт и две вертикали. Этого достаточно для всей квартиры.

Пузырьковый уровень длиной 1200–1800 мм нужен для локальных проверок: ровно ли легло правило, не ушёл ли маяк. Рулетка с фиксатором, отвес, разметочный шнур с красителем и простой карандаш — больше ничего специального не требуется.

Без лазера разметку делают через гидроуровень: шланг с водой длиной 8–10 м передаёт горизонт между точками без прямой видимости. Метод рабочий, но медленный и требует двух человек.

Что проверить перед тем, как ставить прибор

Сначала — проверка стен и потолка перед ремонтом: нужно знать реальные отклонения поверхностей, прежде чем выбирать точки привязки. Если стена уходит на 25 мм, это повлияет на толщину штукатурки и положение маяков.

Пол проверяют правилом длиной 2000 мм: прикладывают в разных направлениях и замеряют просвет. Перепад до 5 мм — норма под наливной пол. Перепад 15 мм и больше — нужна стяжка, и нулевую отметку придётся поднимать.

Зафиксируй самую высокую точку пола в каждой комнате. От неё будет считаться минимальная толщина стяжки — как правило, не менее 30–40 мм для полусухой или 20 мм для наливной.

Как выставить горизонт и нанести нулевую отметку

Нулевая отметка — горизонтальная линия на стенах, от которой считаются все высоты в квартире: уровень чистового пола, высота дверных проёмов, отметка под подоконники, расположение розеток. Это главная линия разметки.

Чаще всего её выносят на высоте 1000–1200 мм от самой высокой точки существующего пола — удобно работать стоя, легко отмерять вниз и вверх.

Порядок действий:

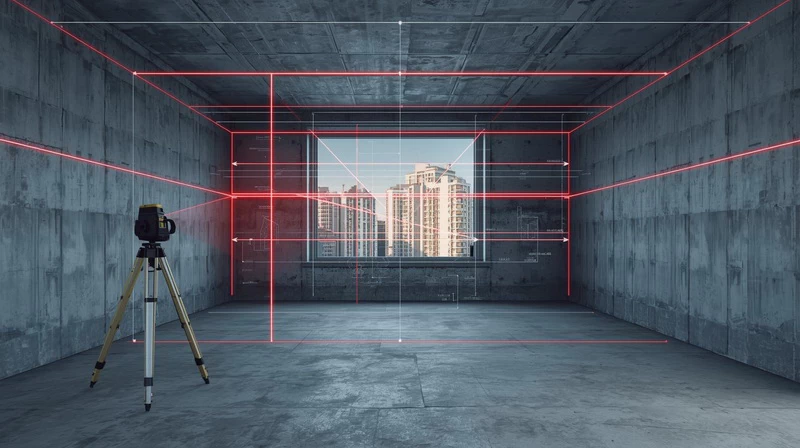

Поставь лазерный нивелир в центр комнаты. Дай ему выровняться — 15–20 секунд. Горизонтальный луч даёт плоскость отсчёта. Отметь карандашом 3–4 точки на каждой стене, где луч касается поверхности. Соедини точки шнуром с красителем — отбей линию.

Перенеси линию в следующую комнату через дверной проём: лазер переставляй так, чтобы луч был виден в обоих помещениях одновременно, и сверяй отметки. Нулевая линия должна быть единой по всей квартире, иначе уровень чистового пола в комнатах разойдётся.

От нулевой линии вниз отмеряй: толщину стяжки + финишного покрытия. Это и есть отметка чистового пола. Разница между этой отметкой и существующим полом — минимальная толщина всего «пирога».

Если от нулевой отметки до самой высокой точки пола остаётся меньше 50 мм, а планируется полусухая стяжка — считай варианты: тонкослойная наливная смесь, шлифовка выступа или локальный ремонт. Загонять полусухую стяжку тоньше 30 мм нельзя — потрескается.

Вертикальные оси и привязка перегородок

Как разбить оси в плане

Оси нужны, чтобы перегородки, проёмы и сантехника встали именно там, где они показаны на плане, а не «примерно там». Без осей перегородка может уйти на 30–50 мм от задуманного положения — и это уже конфликт с дверными блоками и мебелью.

За базовые оси берут несущие стены: они не меняются. От них рулеткой откладывают расстояния до будущих перегородок и отмечают точки на полу. Через две точки натягивают разметочный шнур и отбивают линию.

Вертикаль проверяют лазером: вертикальная плоскость лазерного нивелира должна совпадать с линией на полу. Если совпадает — перегородка пойдёт строго вертикально.

Привязка к проёмам и инженерии

Дверные проёмы размечают от оси, а не от стены: сначала находишь центр будущего проёма, затем откладываешь половину ширины в каждую сторону. Так проём не уедет из-за толщины штукатурки или неровности стены.

Точки вывода труб и электрики отмечают от нулевой линии и от осей. Стандартные отметки: центр розетки — 300 мм от чистового пола, выключатель — 900 мм, центр полотенцесушителя — по проекту, но не ниже 800 мм. Все отметки фиксируй на стенах карандашом сразу — к моменту штукатурки это уже будет закрыто.

Что проверить до того, как позвать мастеров

Готовая разметка должна отвечать на три вопроса: откуда считается высота, где стоят перегородки, куда выходит инженерия. Проверить это можно самостоятельно.

Горизонт: приложи правило длиной 2000 мм к нулевой линии на стене. Просвет между правилом и линией не должен превышать 1–2 мм. Если больше — линия не горизонтальна, прибор стоял на неровном основании или сдвинулся.

Углы: измерь диагонали комнаты рулеткой. Если диагонали равны — углы прямые. Разница до 10 мм допустима. Разница 20 мм и больше — комната не прямоугольная, и это нужно учесть при укладке плитки и монтаже перегородок.

Оси перегородок: отмерь расстояние от несущей стены до размеченной линии в двух точках — у одной стены и у противоположной. Цифры должны совпадать. Расхождение больше 5 мм означает, что линия идёт не параллельно несущей стене.

Отметка чистового пола: возьми любую точку на нулевой линии, отмерь вниз проектное расстояние до чистового пола и проверь, сколько места остаётся до существующего основания. Это и есть реальная толщина «пирога». Сравни с тем, что заложено в смете — расхождения здесь напрямую влияют на правильный порядок ремонта квартиры и график работ.

Разметку лучше сделать до того, как на объект выйдут мастера. Тогда каждый — штукатур, стяжечник, электрик — работает от единой системы координат, а не от своего понимания «по уровню».

Три действия, которые стоит сделать сразу

Первое: пройдись по всем комнатам с правилом и зафиксируй самую высокую точку пола в каждой. Занеси цифры в блокнот или сфотографируй с рулеткой — это исходные данные для расчёта стяжки.

Второе: выстави лазерный нивелир и отбей нулевую линию по всей квартире единым горизонтом. Убедись, что линия проходит через дверные проёмы без разрывов и совпадает между комнатами.

Третье: проверь диагонали каждой комнаты и запиши расхождение. Если есть непрямые углы — обсуди с мастерами до начала укладки плитки или монтажа перегородок: это повлияет на раскладку и расход материала. Для ровного результата на полу стоит сразу разобраться с основанием — подробнее об этом в материале про секреты ровных полов: стяжку и работу с лазерным уровнем.
