Арка из гипсокартона: как согнуть лист и собрать конструкцию

Что нужно рассчитать до начала работ

Арка — это не просто дуга в проёме. Это конструкция с двумя боковыми стойками, перемычкой по радиусу и декоративным сводом из согнутого листа. Каждый из этих элементов требует отдельного расчёта и отдельного материала.

Геометрия арки и её влияние на сложность работ

Форма арки определяет метод гибки листа и конструкцию каркаса.

Полуциркульная арка — свод представляет собой половину окружности. Радиус равен половине ширины проёма. Самый предсказуемый вариант: радиус постоянный, лист гнётся равномерно, каркас симметричный. Для проёма шириной 900 мм радиус свода — 450 мм.

Лучковая арка — радиус больше половины ширины проёма, подъём свода меньше. Выглядит более плоской. Лист гнётся по большему радиусу — проще, но каркас требует точного шаблона, иначе кривизна уйдёт в сторону.

Стрельчатая и эллиптическая — составные кривые. Собираются из нескольких участков с разными радиусами. Каждый участок — отдельный сегмент каркаса и отдельный фрагмент листа. Для самостоятельного монтажа без опыта — нецелесообразно.

Шаблон: без него арка не получится ровной

Шаблон — это точный контур свода, по которому собирается каркас и по которому проверяется готовая поверхность. Делается из фанеры 10–12 мм или из двух слоёв гипсокартона, вырезанных по разметке.

Разметка полуциркульной арки: находят центр ширины проёма, ввинчивают саморез, привязывают нить длиной, равной радиусу, и очерчивают дугу карандашом. Вырезают лобзиком. Два одинаковых шаблона — для двух сторон каркаса.

Шаблон крепится к стойкам проёма и служит опорой для дугового профиля. Без шаблона профиль ведёт в сторону при изгибе, и свод получается несимметричным.

Как согнуть лист гипсокартона

Это ключевой этап, на котором чаще всего ошибаются. Гипсокартон — хрупкий материал: сухой лист 12,5 мм ломается при радиусе изгиба менее 1000 мм. Для арок с малым радиусом нужно либо использовать специальный арочный гипсокартон толщиной 6,5 мм, либо готовить обычный лист одним из двух методов.

Метод сухого надреза (для радиуса от 500 мм)

Лист надрезается с одной стороны поперёк волокон с шагом 20–50 мм — в зависимости от радиуса. Чем меньше радиус, тем чаще надрезы.

Шаг надрезов в зависимости от радиуса:

Радиус 1000 мм и более

• Шаг надрезов: 50 мм
• Сторона надреза: картон со стороны растяжения (внешняя)
• Глубина надреза: до картона с обратной стороны, не прорезая его

Радиус 500–1000 мм

• Шаг надрезов: 30–40 мм
• Сторона надреза: внешняя сторона листа
• Глубина надреза: до картона с обратной стороны

Радиус менее 500 мм

• Метод надреза не подходит
• Использовать арочный ГКЛ 6,5 мм или мокрый метод

Надрезанный лист аккуратно изгибается по шаблону. Надрезы раскрываются, картон на внутренней стороне работает на изгиб. Края надрезов сходятся — лист принимает нужную форму.

Надрезы делают строго поперёк листа, а не вдоль. Продольный надрез не даёт нужной гибкости — лист ломается.

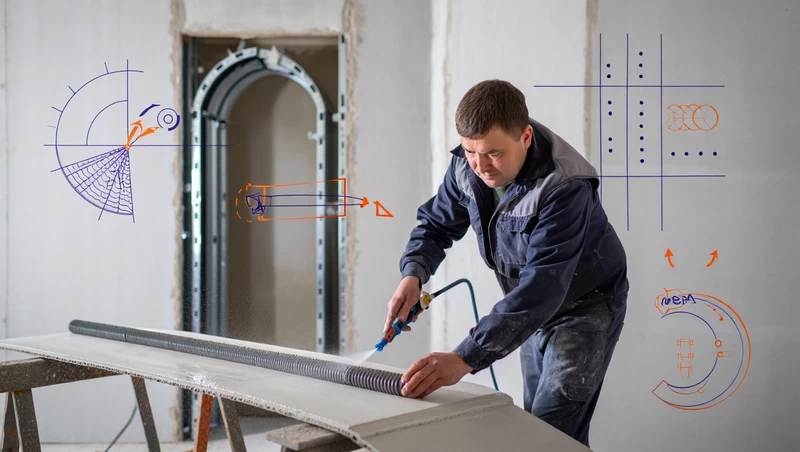

Метод намокания (для радиуса от 300 мм)

Лист смачивается водой с одной стороны — той, которая будет снаружи (на растяжении). Гипс впитывает воду, временно теряет жёсткость и становится пластичным.

Порядок работы:

1. Уложить лист на ровную поверхность нужной стороной вверх.
2. Игольчатым валиком прокатать поверхность для ускорения впитывания.
3. Обильно смочить губкой или валиком с водой.
4. Выждать 10–15 минут — до появления пластичности (лист начинает слегка прогибаться под рукой).
5. Осторожно согнуть по шаблону и зафиксировать до полного высыхания.

Критичный момент: мокрый лист нельзя форсировать. Если сгибать быстро и с усилием — он ломается несмотря на намокание. Гнут медленно, с равномерным давлением по всей длине дуги.

Время высыхания на шаблоне — не менее 24 часов при +20 °C. До полного высыхания лист не снимают и не монтируют: влажный гипс не держит саморез.

Арочный гипсокартон 6,5 мм гнётся без подготовки при радиусе от 300 мм. При радиусе от 500 мм его можно гнуть вообще без намокания — просто фиксируют на каркасе с постепенным подтягиванием саморезами.

О выборе профиля для арочных конструкций — в этом материале.

Сборка каркаса арки

Дуговой профиль: как согнуть

Направляющий профиль ПН 27×28 мм превращается в дуговой надрезкой боковых полок. Надрезы делают с шагом 50–100 мм в зависимости от радиуса — чем меньше радиус, тем чаще. Полки надрезаются ножницами по металлу до спинки, спинка остаётся целой. После надрезки профиль гнётся по шаблону.

Шаг надрезов для дугового профиля:

• Радиус 300–400 мм — надрезы через 30–40 мм
• Радиус 400–600 мм — надрезы через 50 мм
• Радиус более 600 мм — надрезы через 70–100 мм

Согнутый профиль крепится к шаблону саморезами, затем вся сборка устанавливается в проём.

Последовательность сборки каркаса

1. Установить вертикальные стойки по бокам проёма из профиля ПС 50×50 мм или ПС 75×50 мм — в зависимости от толщины перегородки.
2. Закрепить шаблоны с двух сторон проёма — они задают форму и служат монтажной опорой.
3. Согнуть два дуговых профиля по шаблону.
4. Закрепить дуговые профили по контуру шаблонов с двух сторон.
5. Установить поперечные перемычки между двумя дуговыми профилями с шагом 150–200 мм — они создают жёсткую пространственную ферму свода.
6. Проверить геометрию: прикладывать правило и шаблон до начала зашивки.

Перемычки между дуговыми профилями — обязательный элемент. Без них свод «гуляет» при нагрузке и трескается по стыкам листа.

О монтаже гипсокартонных конструкций в целом — последовательности работ, шаге профиля и правилах крепежа — в этом материале.

Зашивка и финишная отделка

Порядок зашивки

Сначала зашиваются боковые плоские части арки — стандартными листами 12,5 мм, как обычная перегородка. Потом монтируется изогнутый свод.

Изогнутый лист крепится саморезами 3,5×25 мм с шагом 100–150 мм — чаще, чем на плоской поверхности, потому что лист стремится распрямиться. Первые саморезы ставят в середине дуги, затем постепенно двигаются к краям, подтягивая лист к профилю.

Арочный лист 6,5 мм часто монтируют в два слоя: первый слой фиксирует форму, второй выравнивает поверхность. Суммарная толщина — 13 мм, что соответствует стандартному листу. Стыки слоёв смещают.

Откосы арки

Внутренняя часть свода — откос — зашивается отдельным фрагментом листа. Его ширина равна толщине перегородки или стены. Его изгибают тем же методом, что и лицевой свод.

Стык лицевого листа и откоса закрывается перфорированным угловым профилем — арочным, гибким. Прямой металлический уголок на дугу не встаёт без надрезки и даёт неровный контур.

Шпаклёвка арки

На стыках лицевой плоскости и свода — армирующая лента и два слоя шпаклёвки. На наружных углах свода — гибкий перфорированный уголок, вдавленный в первый слой шпаклёвки.

Распространённая ошибка: шпаклевать арку сразу после монтажа мокрого листа. Влажный гипс продолжает усыхать и деформироваться — шпаклёвка трескается. Минимальная выдержка после монтажа намоченного листа перед шпаклёвкой — 48 часов.

О технологии монтажа радиусных конструкций из гипсокартона, включая полукруглые стены — здесь.

Признаки, при которых арка разрушится раньше срока

Трещина по центру свода через несколько месяцев — лист монтировался влажным без выдержки или перемычки между дуговыми профилями установлены с шагом более 200 мм. Свод работал как пружина и раздвинул шпаклёвку.

Трещины по углам проёма — стык листа свода с боковой плоскостью попал на линию без перемычки. Это место концентрации напряжений: при любых деформациях здания оно раскрывается первым.

Отслоение листа от каркаса на участке дуги — саморезы вкручивались с усилием в мокрый лист и не держат. Гипс вокруг самореза раскрошился, резьба не работает.

Неровный контур дуги с одной стороны — шаблон не был закреплён или был сделан из одного слоя тонкого материала и деформировался при монтаже профиля.

Что проверить до того, как взяться за шпаклёвку

Симметрия дуги. Приложите шаблон к готовому каркасу с обеих сторон. Контур должен совпадать. Отклонение более 5 мм — видно невооружённым глазом после финишной отделки.

Жёсткость свода. Надавите на середину дуги рукой. Прогиб более 3–4 мм — перемычек недостаточно или профиль выбран тонкостенный. Добавьте перемычки до зашивки.

Все ли саморезы в профиле. Проведите ладонью по листу — выступающая головка ощущается сразу. На дуге это критичнее, чем на плоской поверхности: шпаклёвка здесь тонкая и шляпка проступит через финишный слой.

Зазор между листом откоса и лицевым листом. Зазор более 3 мм — армирующая лента не перекроет его без провала. Подтяните лист дополнительными саморезами или заполните гипсовой шпаклёвкой до армирования.

Гибкий уголок по всему контуру наружной кромки. Прямой металлический уголок на дуге — неизбежные неровности и трещины. Только гибкий перфорированный профиль повторяет радиус без насечек.
